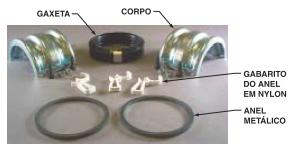

Passo 1 - Um anel de Acoplamento Tuf-Lok é colocado pela ponta esquadrejada do tubo |
Passo 6 - A gaxeta do Tuf-Lok é posicionada na ponta de um dos tubos. |
Passo 2 - Para uma soldagem exata, o anel do Tuf-Lok é posicionado utilizando os gabaritos de nylon fornecidos. |
Passo 7 - Os tubos são unidos e a gaxeta de borracha é centralizada. |
Passo 3 - No anel do Acoplamento são aplicados pontos de solda entre os gabaritos de nylon. |
Passo 8 - O corpo do Tuf-Lok desliza sobre os anéis, enconstado a gaxeta de borracha. |
Passo 4 - Os gabaritos são retirados e então aplica-se um cordão de solda no lado da ponta do tubo. Esta solda não precisa ser hermética. |
Passo 9 - A proteção metálica colada na gaxeta deve estar posicionada entre as duas metades do corpo. |
Passo 5 - Um pouco de detergente é suficiente para lubrificar a gaxeta do Tuf-Lok para facilitar a instalação. |
Passo 10 - Com o corpo bi-partido devidamente posicionado sobre os anéis metálicos, aperta-se uniformemente os prafsusos. |
